Capacité portante d’un plancher existant chez Safran à Colombes

FRY Études a évalué la capacité portante du plancher haut du sous-sol d’une usine Safran à Colombes avant l’installation d’équipements Kardex.

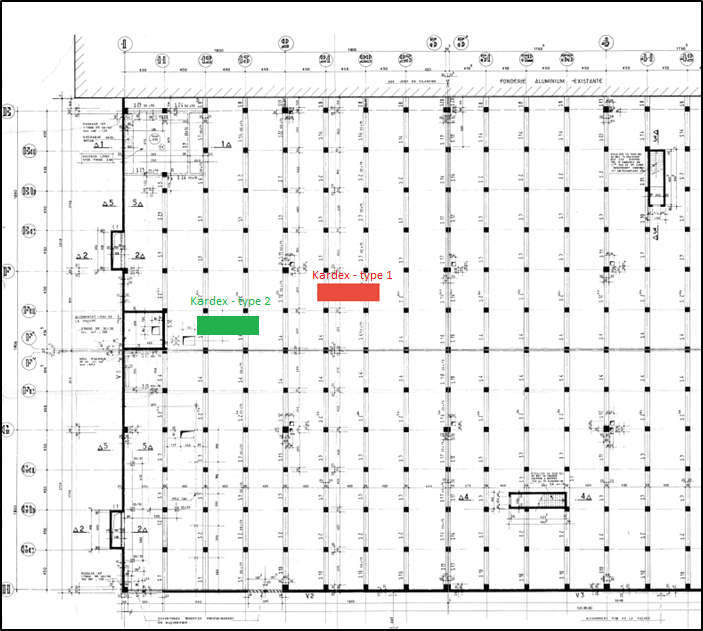

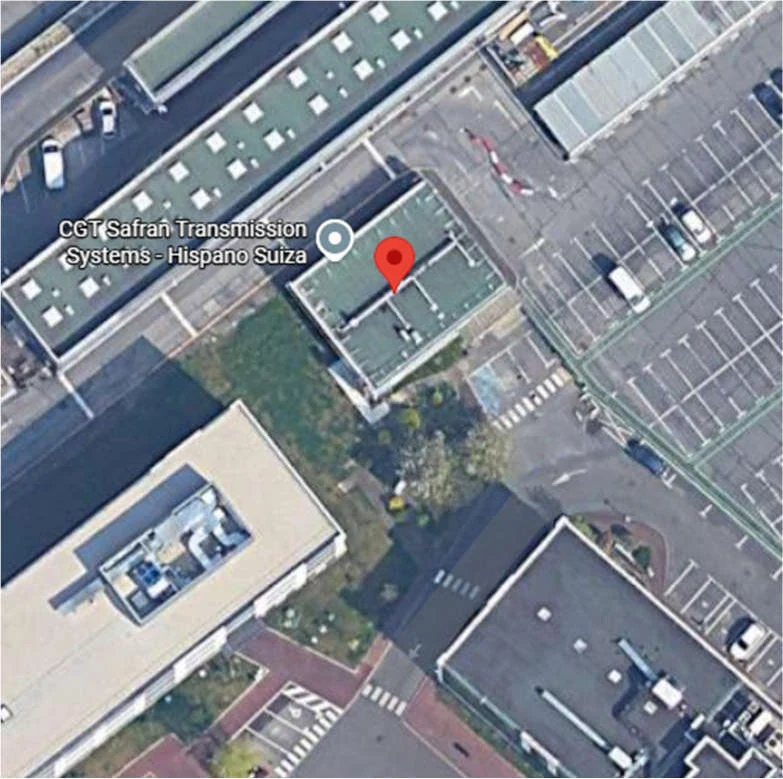

L’étude porte sur une zone de plancher existant du site désigné « SAFRAN TRANSMITTING SYSTEMS » dans la note, au 18 boulevard Louis Seguin. Les vérifications concernent les panneaux de dalle et les poutres recevant les charges des équipements de stockage Kardex.

Le contexte

Le site de Colombes accueille Safran Transmission Systems, spécialiste des systèmes de transmission de puissance mécanique pour les avions civils et militaires : conception, essais, fabrication et support. Les équipements Kardex sont des magasins de stockage automatisés verticaux. Très hauts et compacts, ils concentrent des charges importantes sur quelques appuis : avant toute installation sur un plancher existant, il faut vérifier que celui-ci peut les reprendre.

Mission de FRY Études

Évaluation de la capacité portante du plancher existant en vue de l’installation d’équipements Kardex ; vérification de la dalle, des poutres et du poinçonnement.

Notre méthode

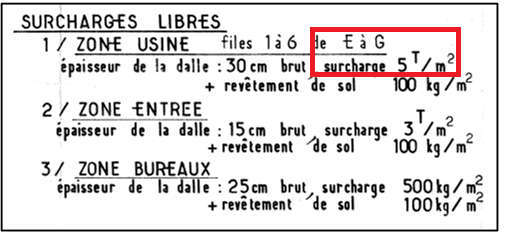

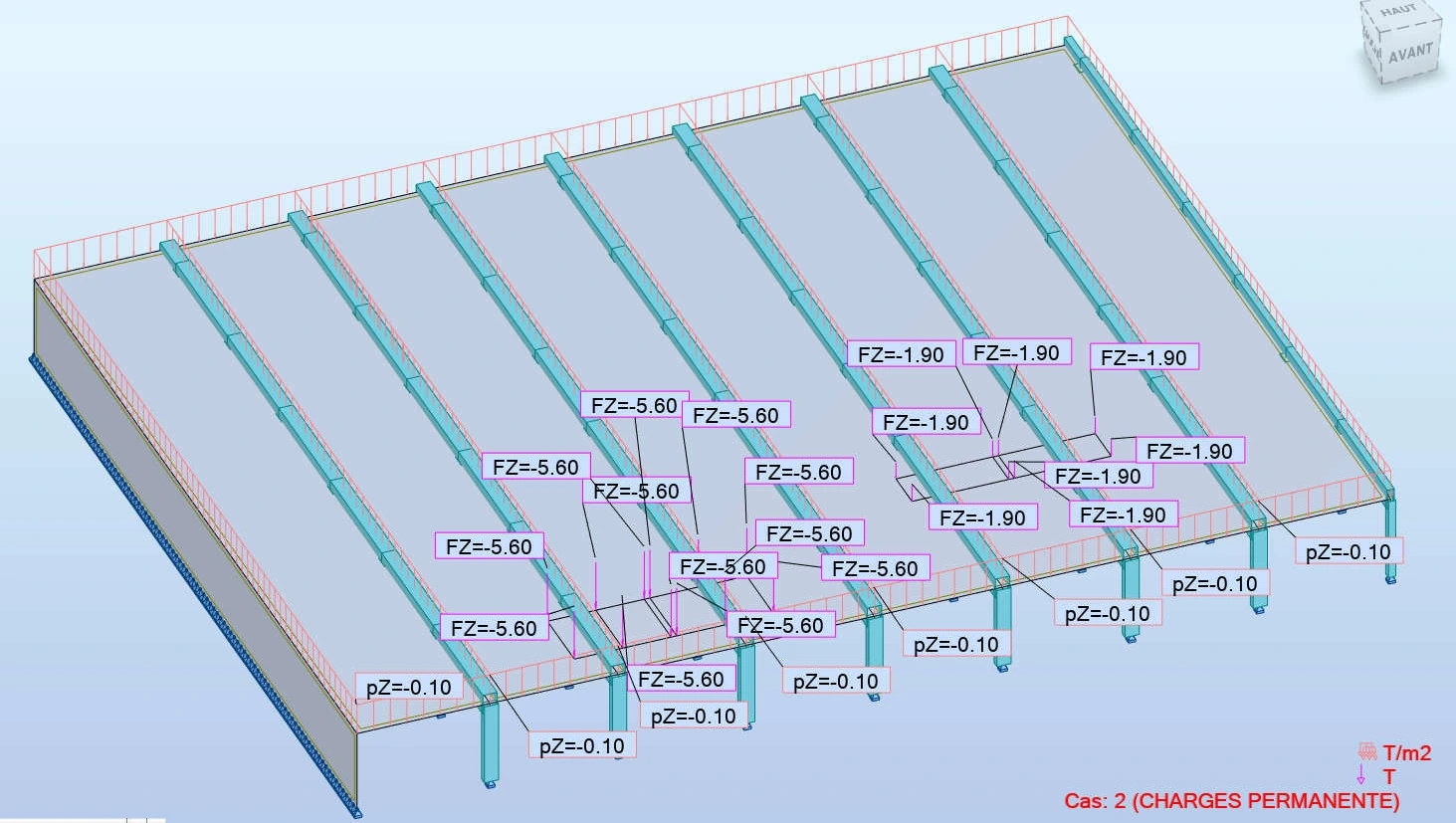

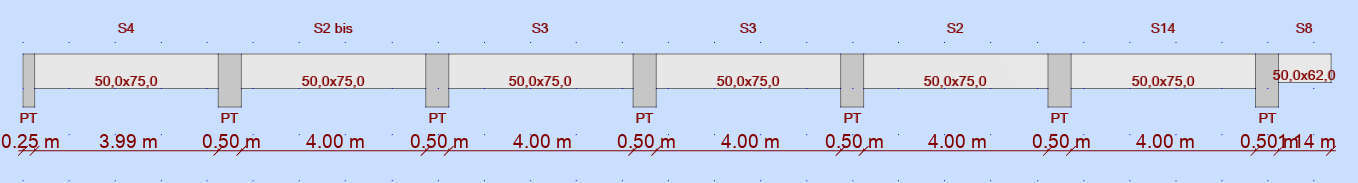

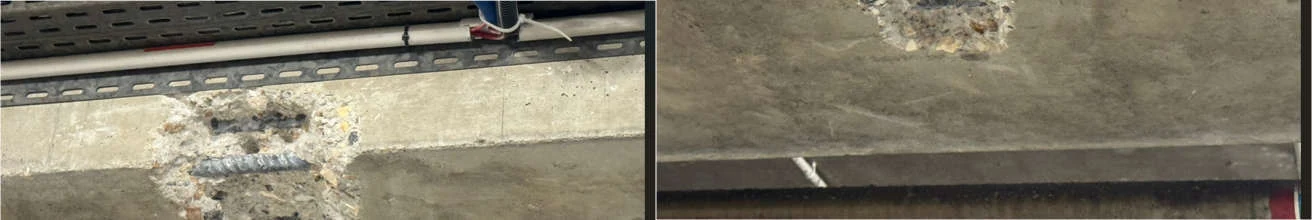

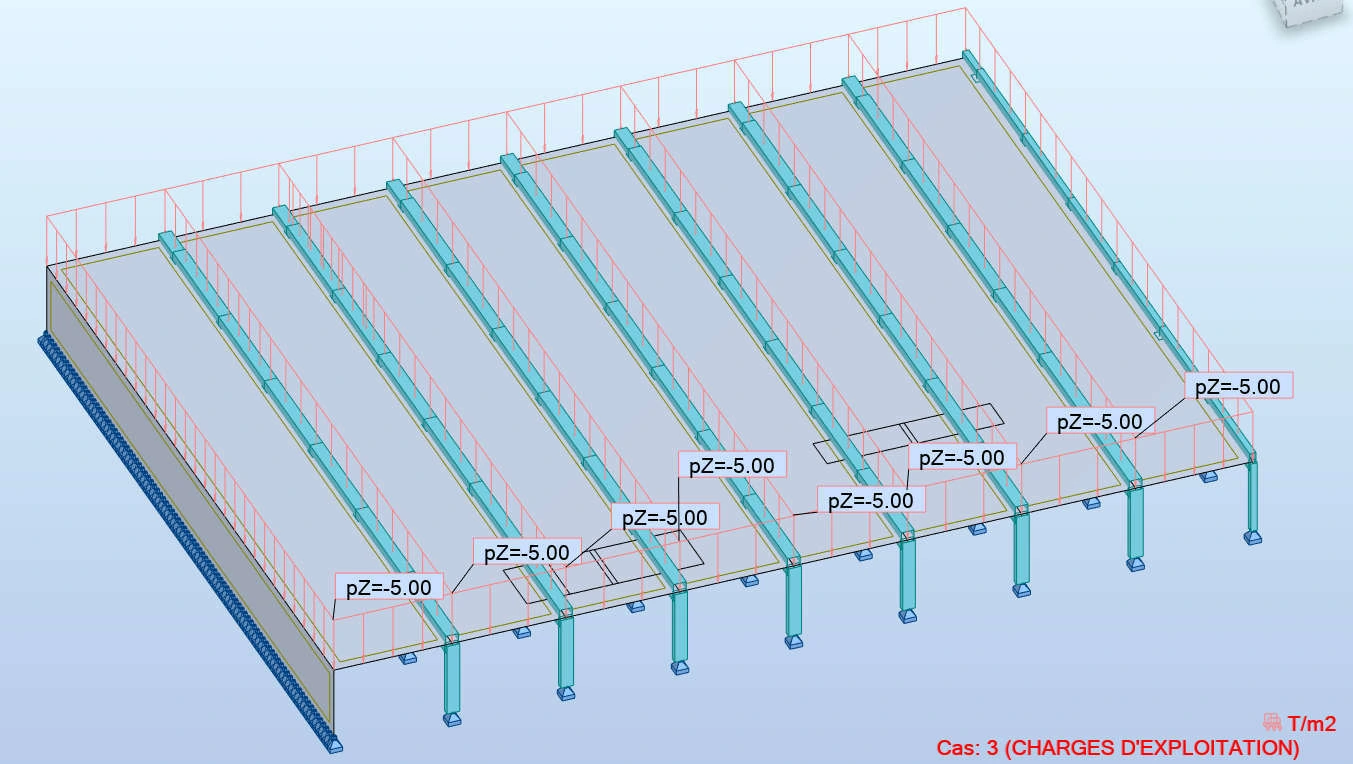

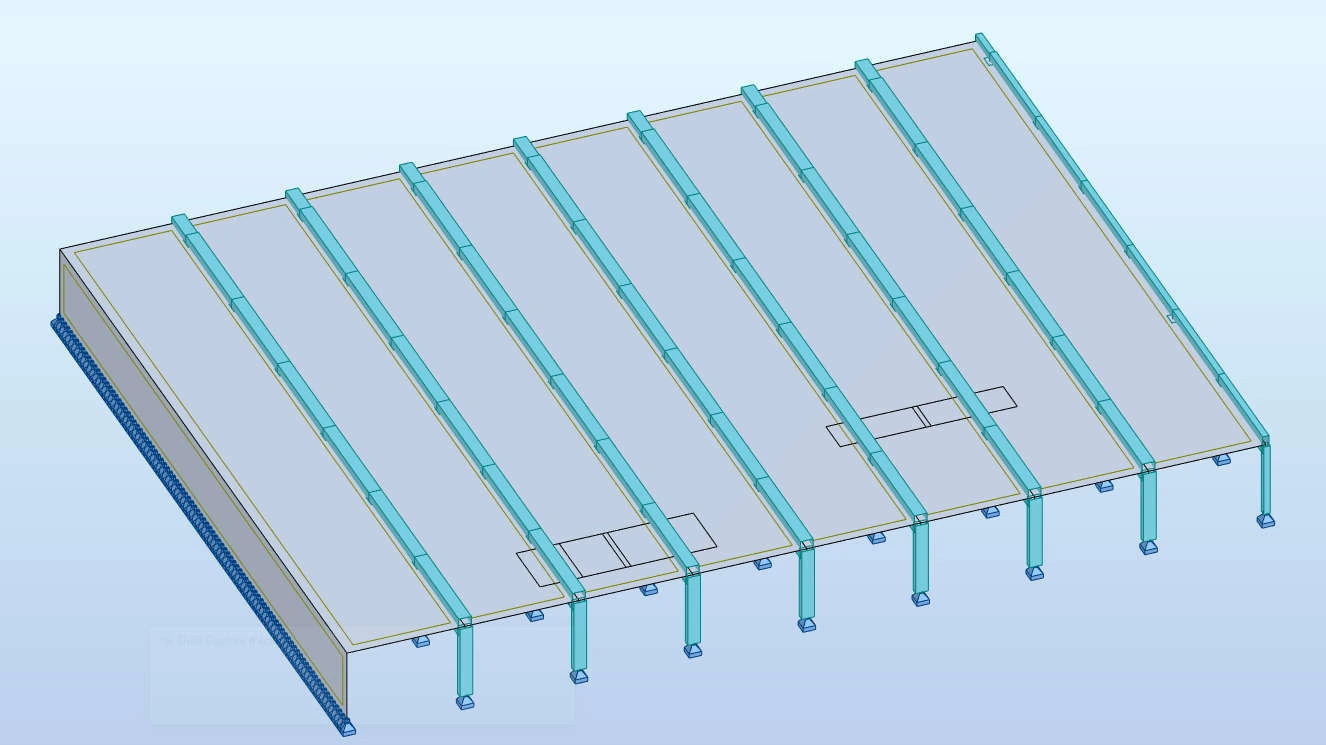

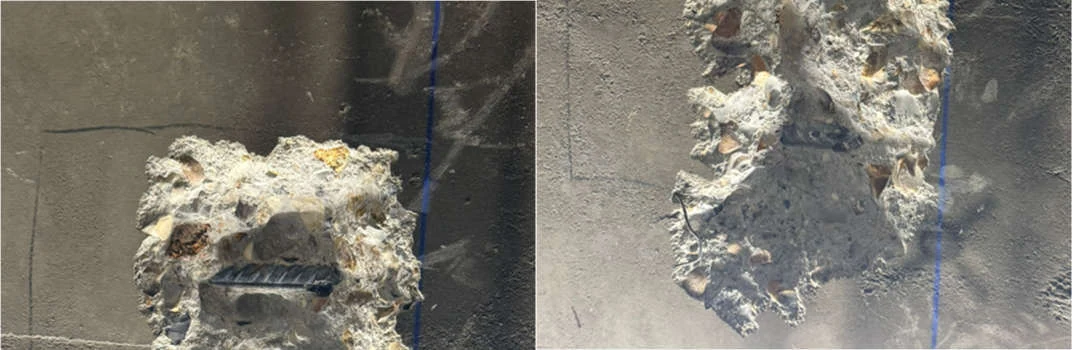

L’étude s’est appuyée sur des sondages du plancher et des poutres pour connaître les sections et les armatures réellement en place. Le plancher a ensuite été modélisé en 3D (dalle de 30 cm et poutres de 50 × 75 cm) sous les charges permanentes, les charges d’exploitation du site et les charges des Kardex.

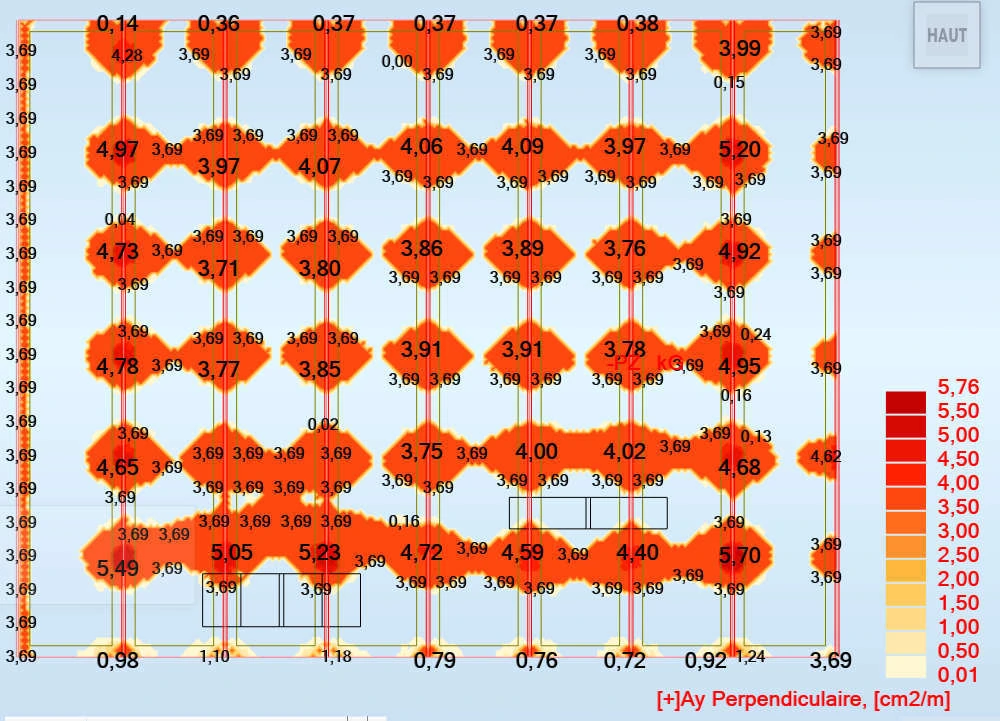

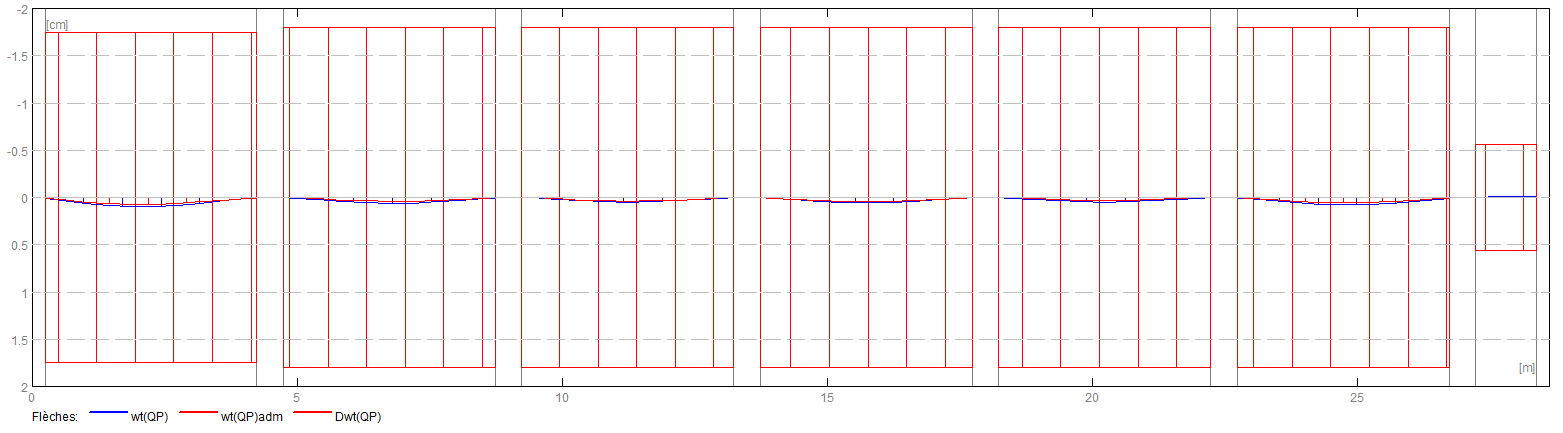

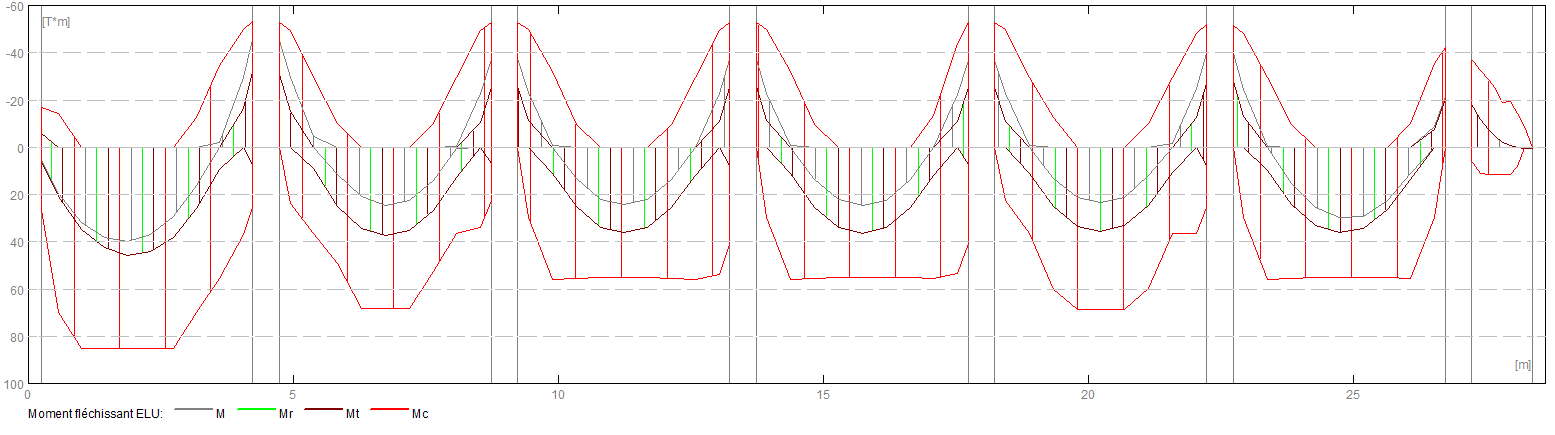

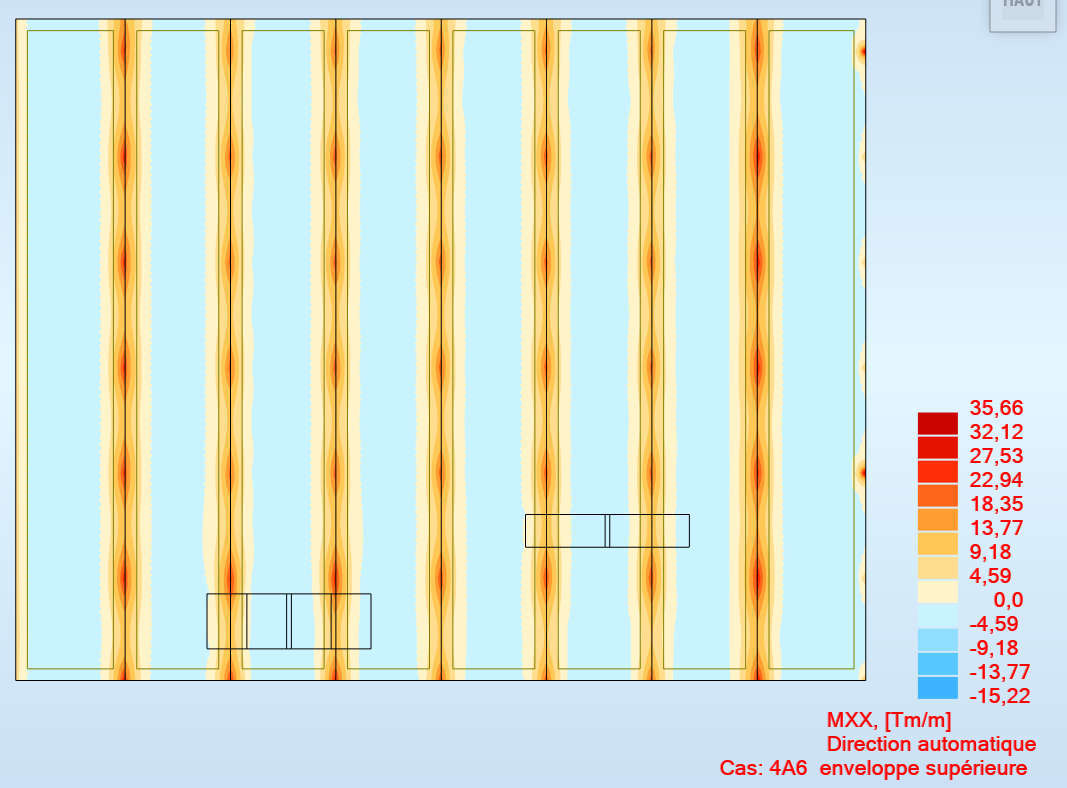

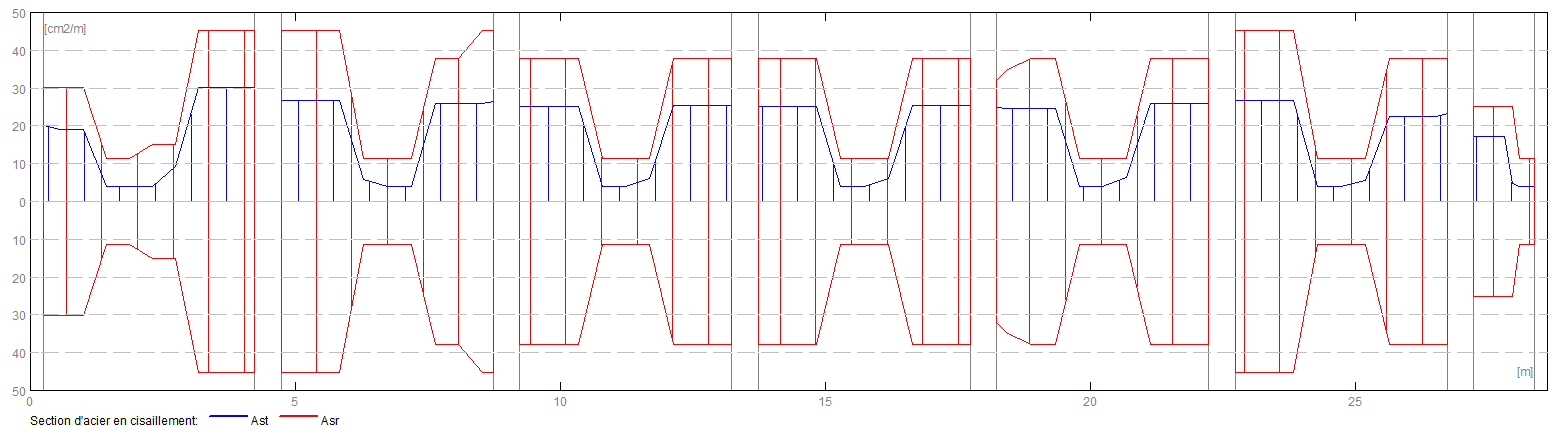

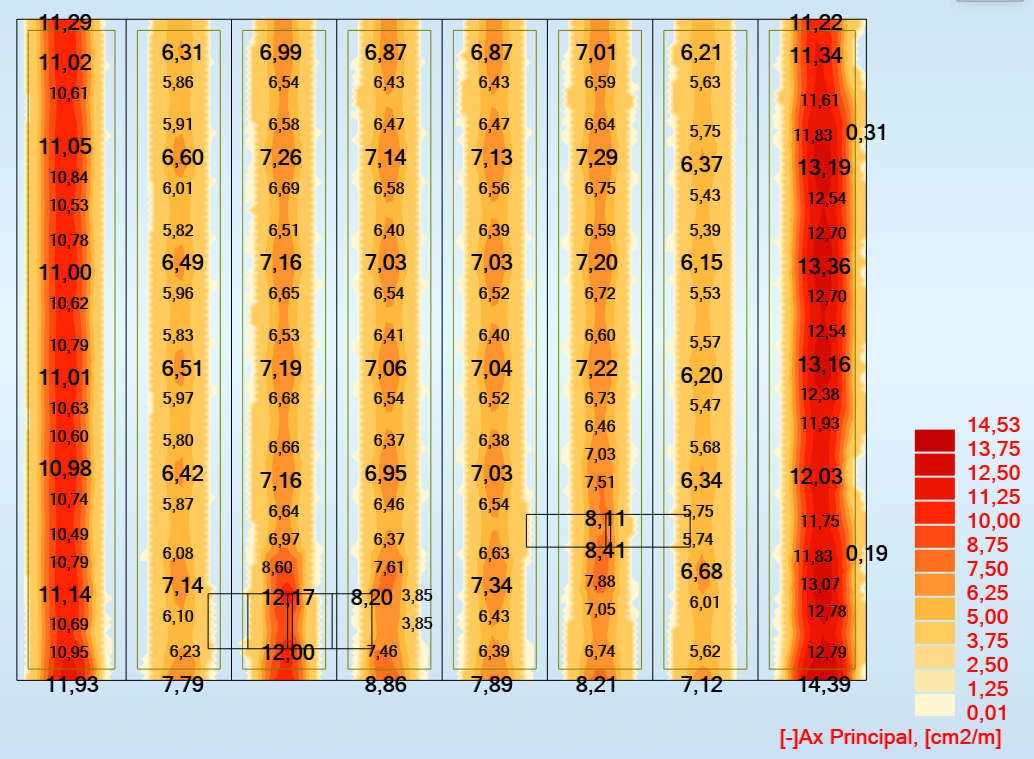

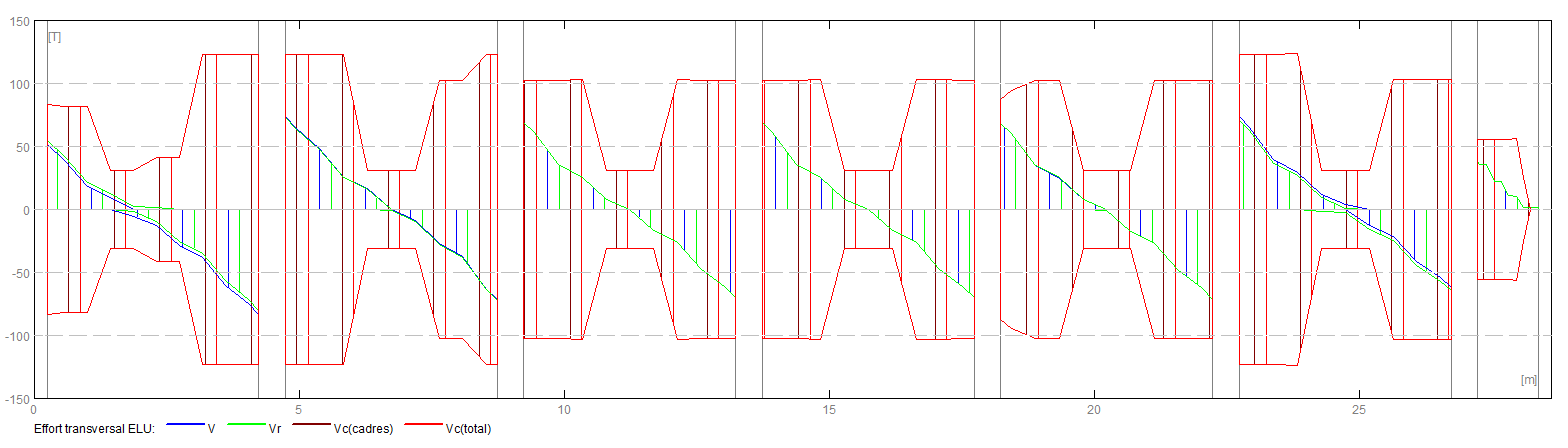

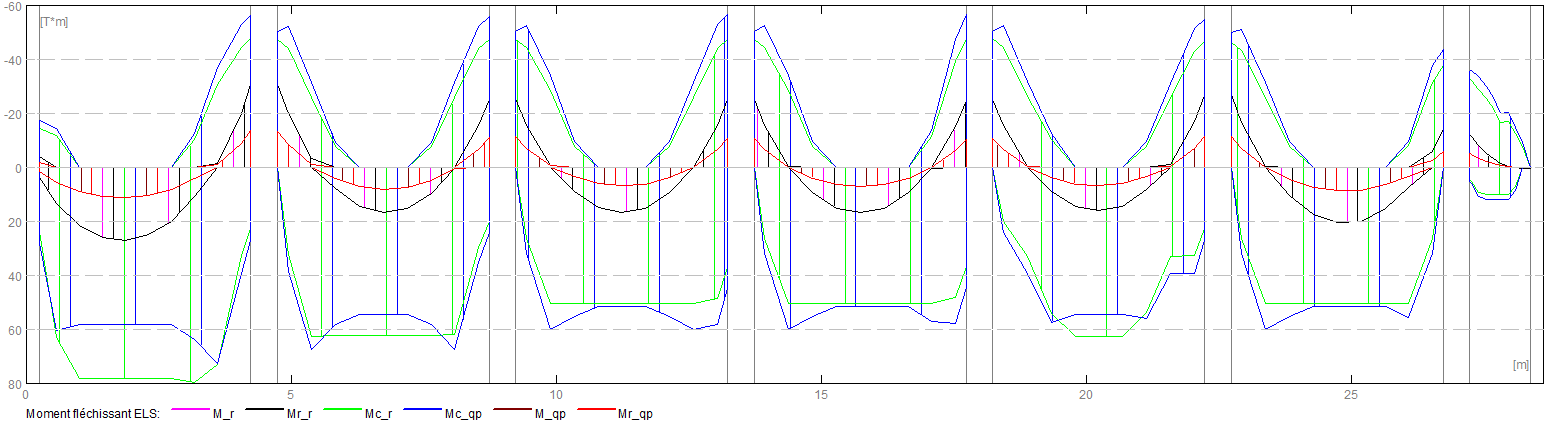

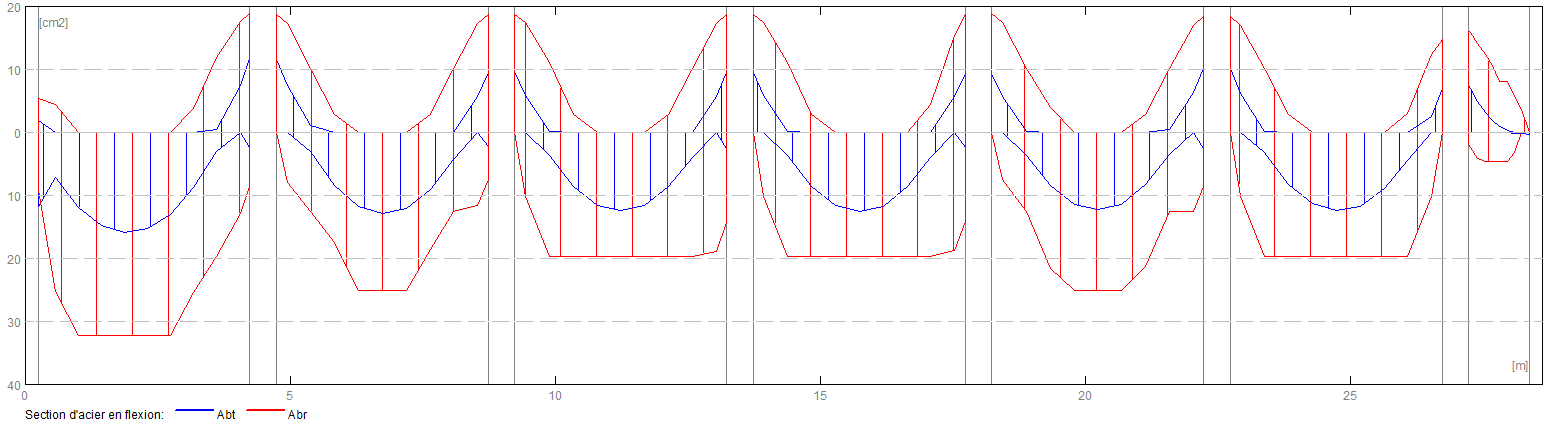

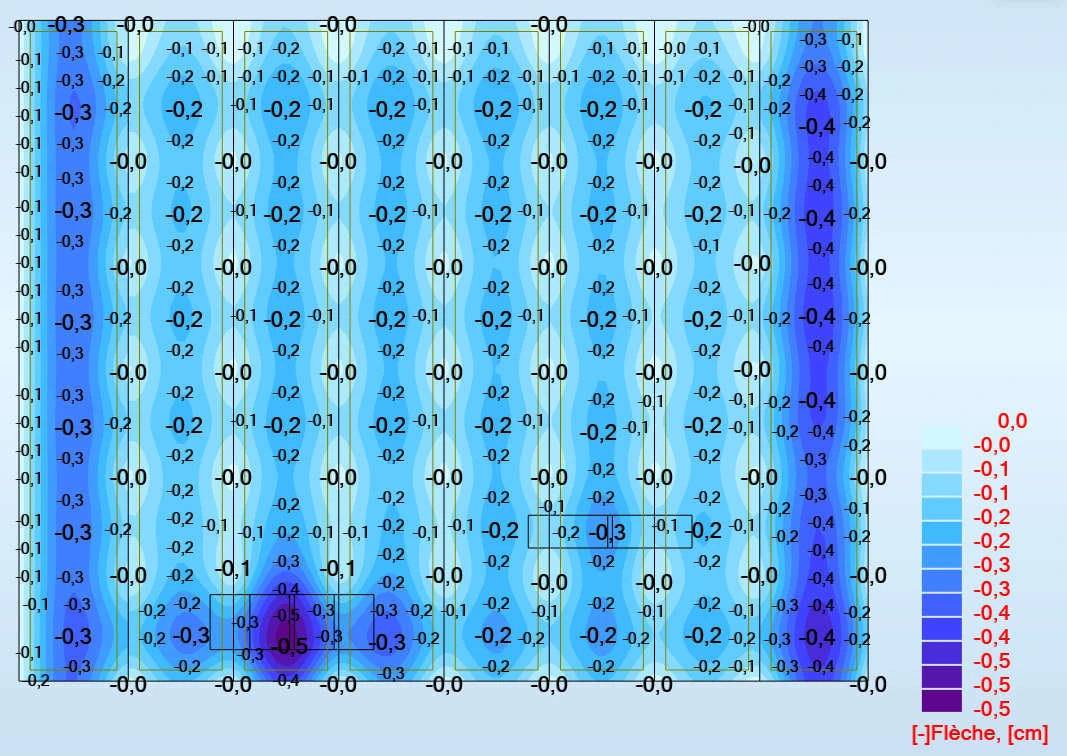

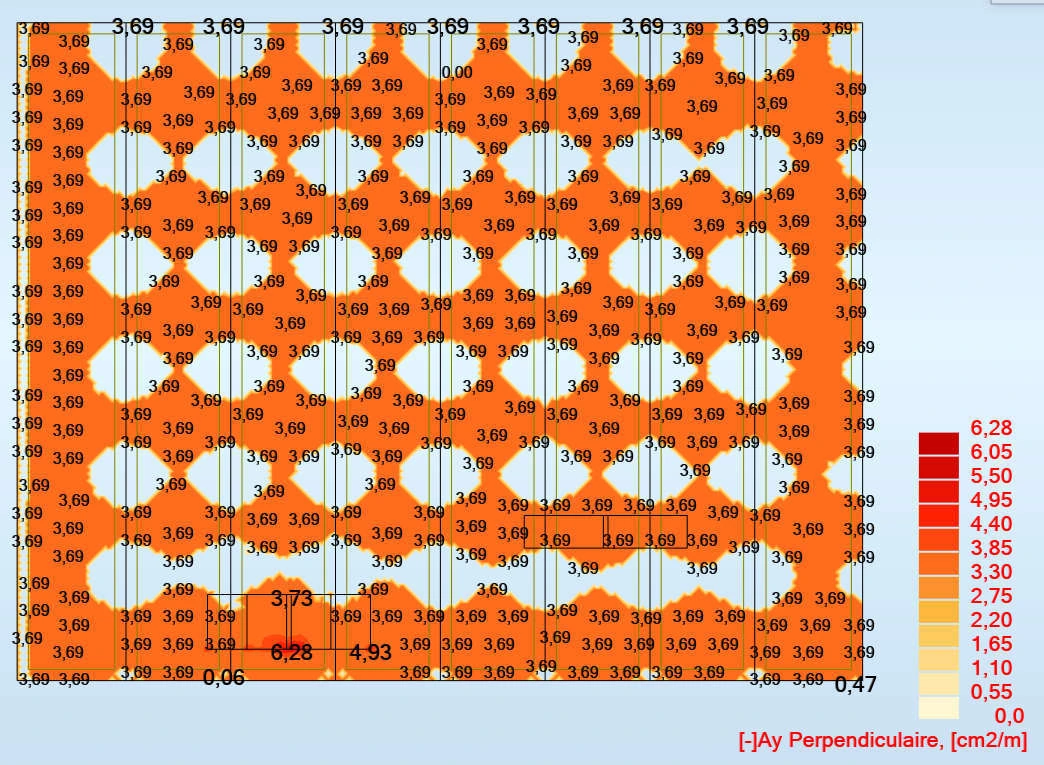

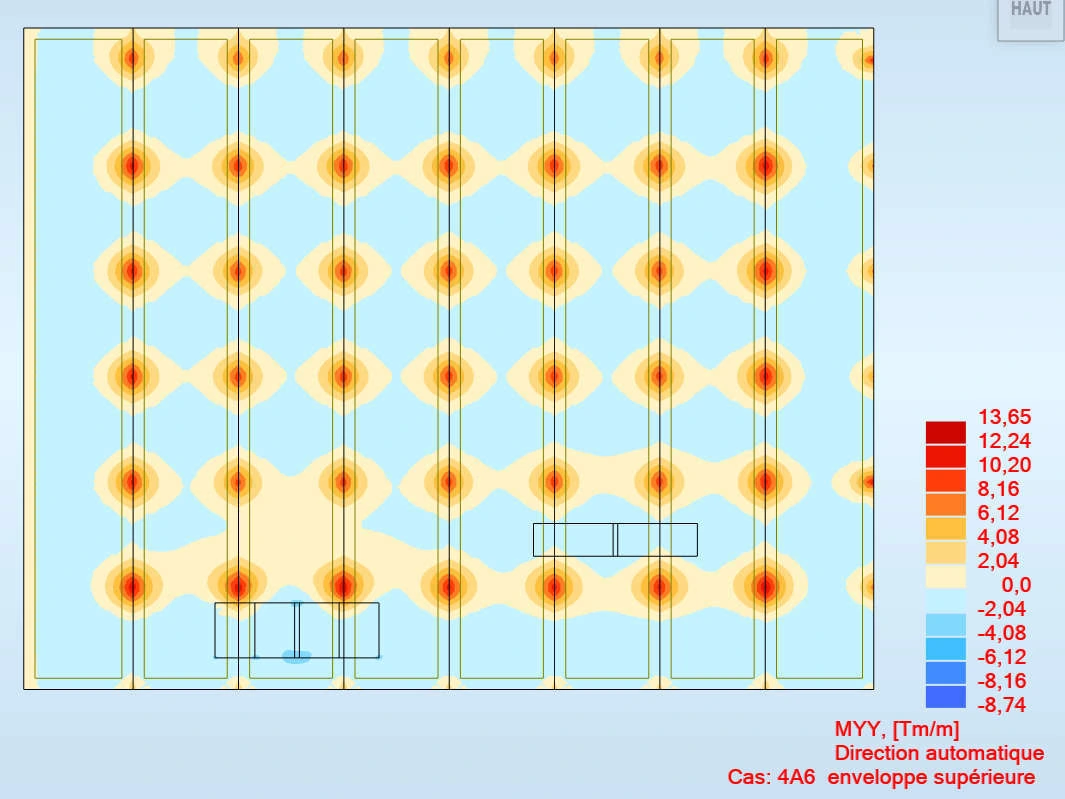

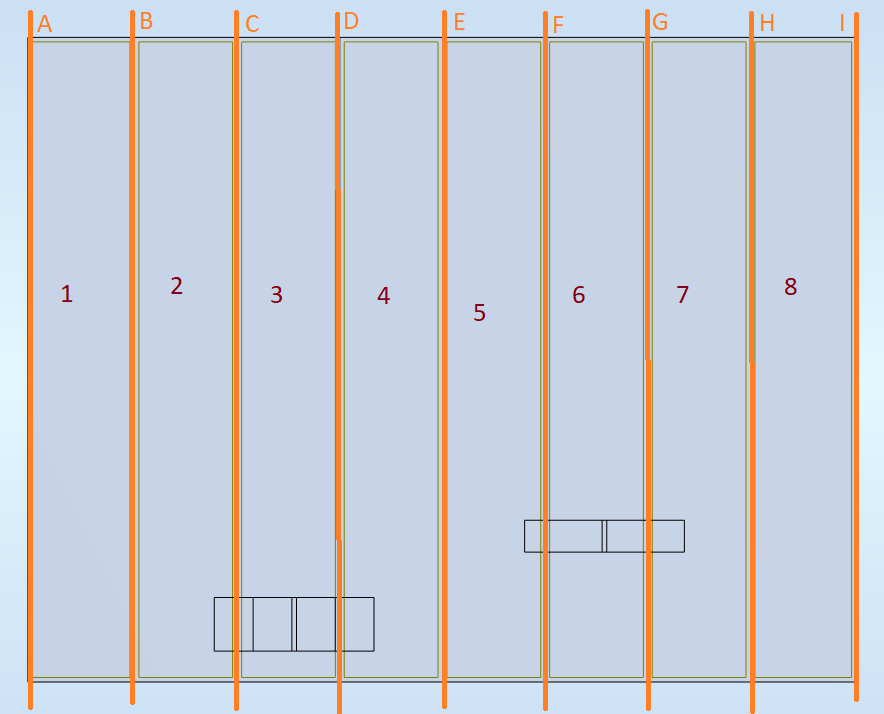

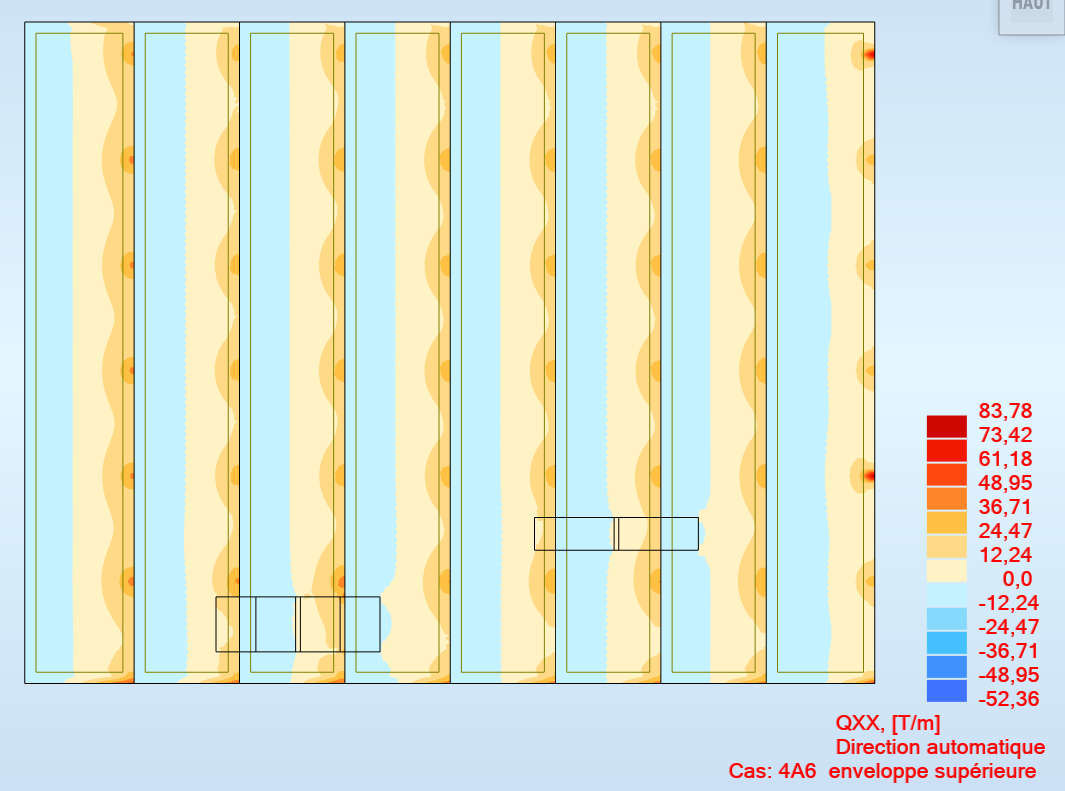

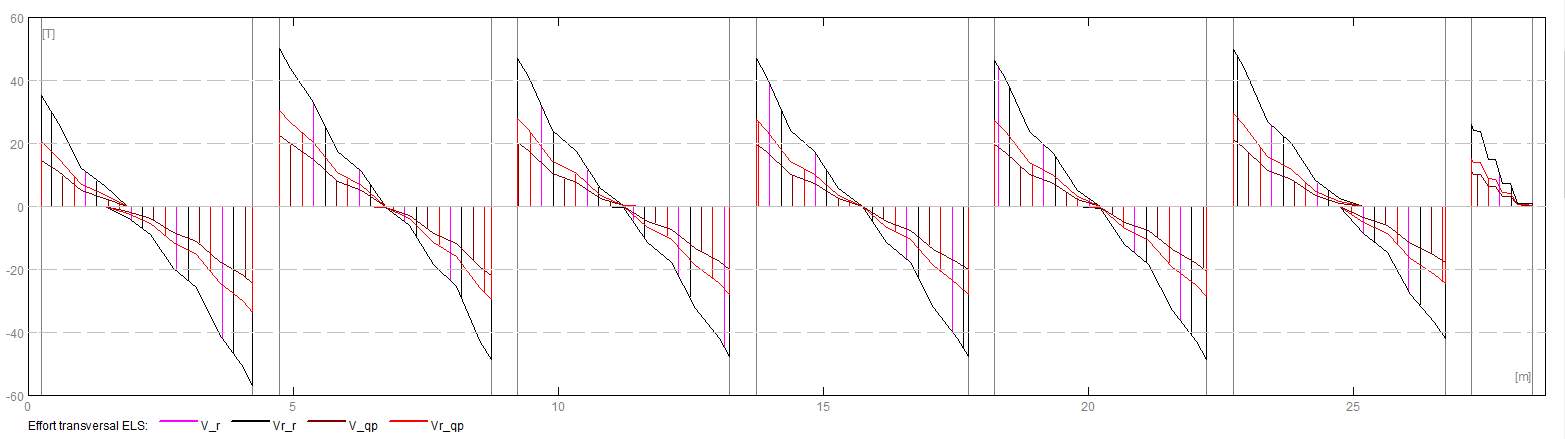

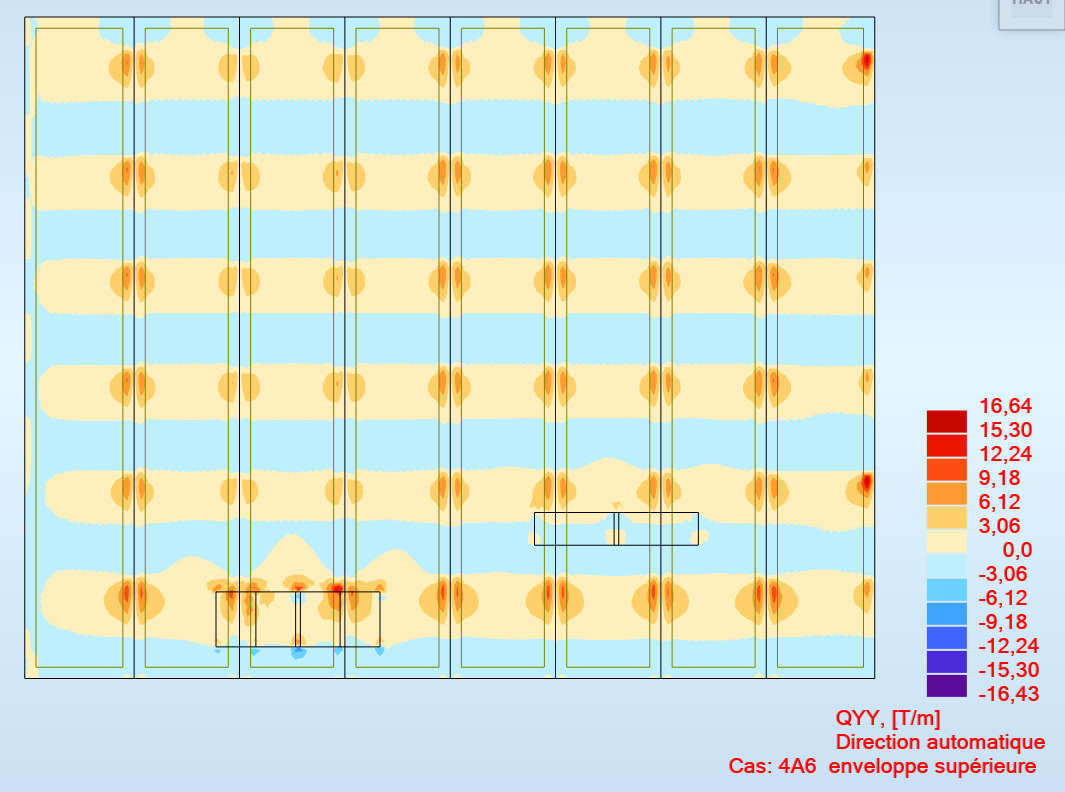

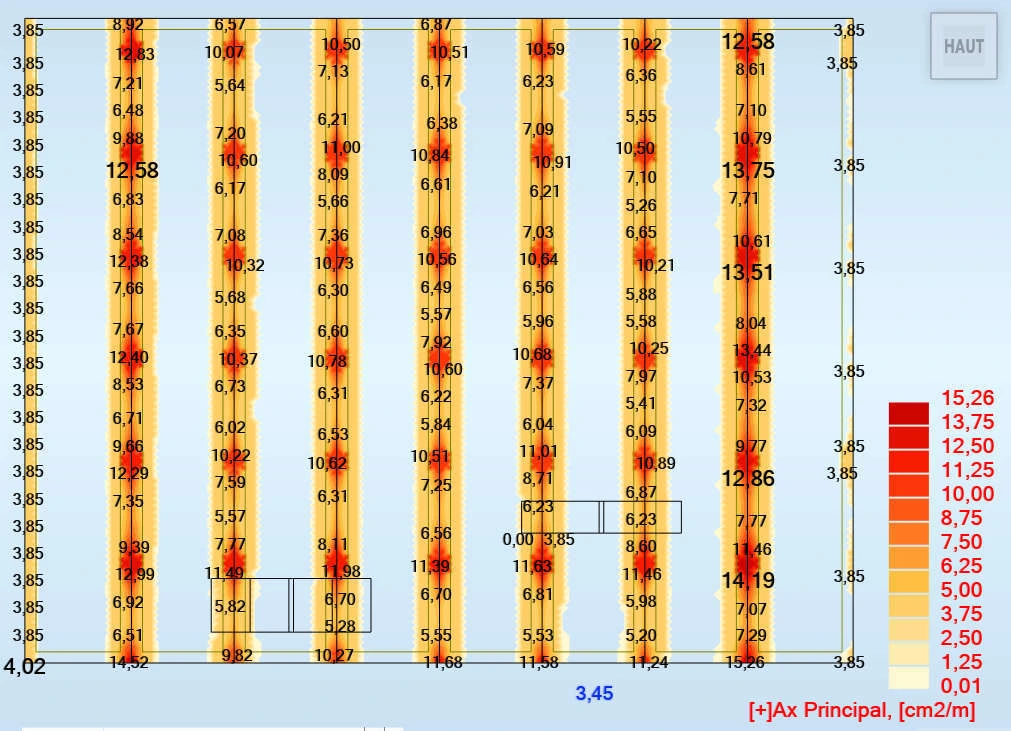

Nous avons analysé les moments et les efforts tranchants dans les deux directions, comparé les armatures nécessaires aux armatures existantes, vérifié le poinçonnement sous les appuis et calculé les flèches de la dalle et des poutres.

Résultats de l’étude

Selon la conclusion de la note, les sollicitations restent inférieures aux capacités résistantes de la dalle et des poutres. Les armatures existantes sont supérieures aux sections requises et les flèches calculées restent inférieures aux limites admissibles.

Le plancher est déclaré suffisant pour l’installation des Kardex sans renforcement structurel, sous réserve du respect des hypothèses de charges et des dispositions d’implantation étudiées. La note indique une charge ponctuelle maximale de 6 t dans ce cadre, correspondant à un équipement de 24 t sur quatre appuis ou de 36 t sur six appuis. Elle précise que l’étude est également applicable aux deux autres Kardex implantés dans la même zone.

En savoir plus : diagnostic des structures et renforcement structurel.
