Dimensionnement de planchers bois à la résidence Labajouderie, Confolens

FRY Études a dimensionné les planchers bois R+3/R+4 de la résidence Labajouderie à Confolens, en vérifiant les poutres principales et les solives secondaires.

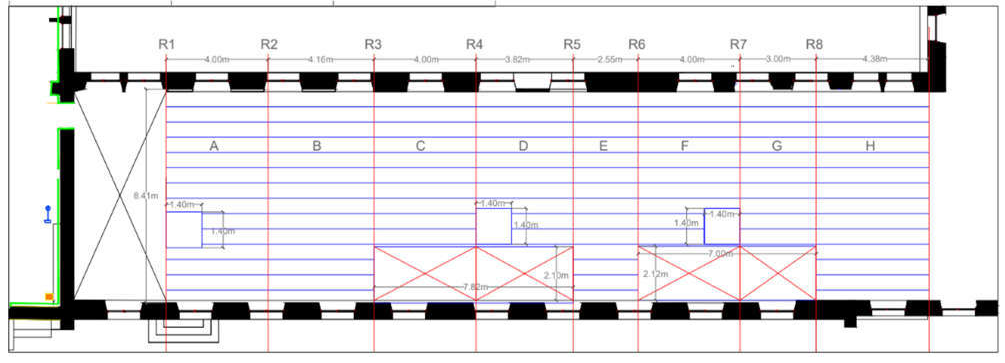

La résidence Labajouderie est située au 2 rue de l’Hôpital à Confolens. La note traite les planchers repérés R+3/R+4 et présente leur organisation en poutres principales et éléments secondaires, ainsi que les modèles et vérifications associés.

Le contexte

Au cœur de Confolens, ville médiévale de Charente, la résidence Labajouderie est présentée par son promoteur comme la transformation d’un bâtiment historique en appartements, en bord de Vienne. Dans ce type d’opération, les planchers des niveaux supérieurs sont souvent repris ou recréés en bois, un matériau léger et adapté aux structures anciennes.

Mission de FRY Études

Étude de dimensionnement des planchers bois R+3/R+4. Le texte précise qu’il ne s’agit pas d’une étude d’exécution.

Notre méthode

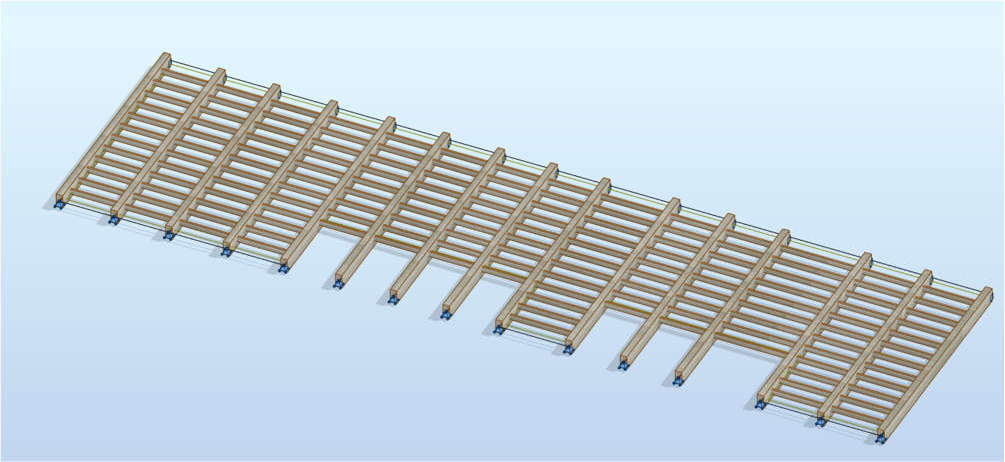

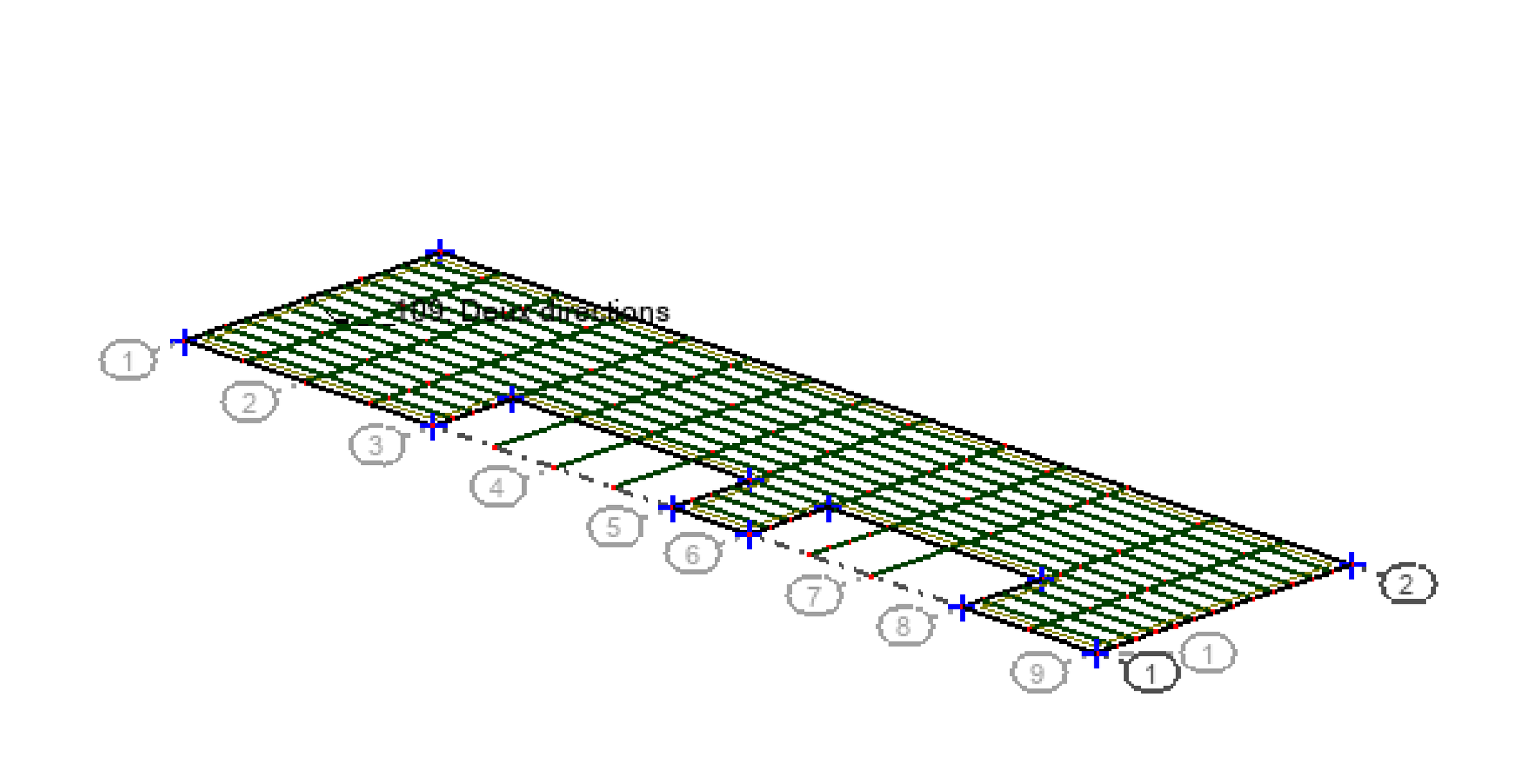

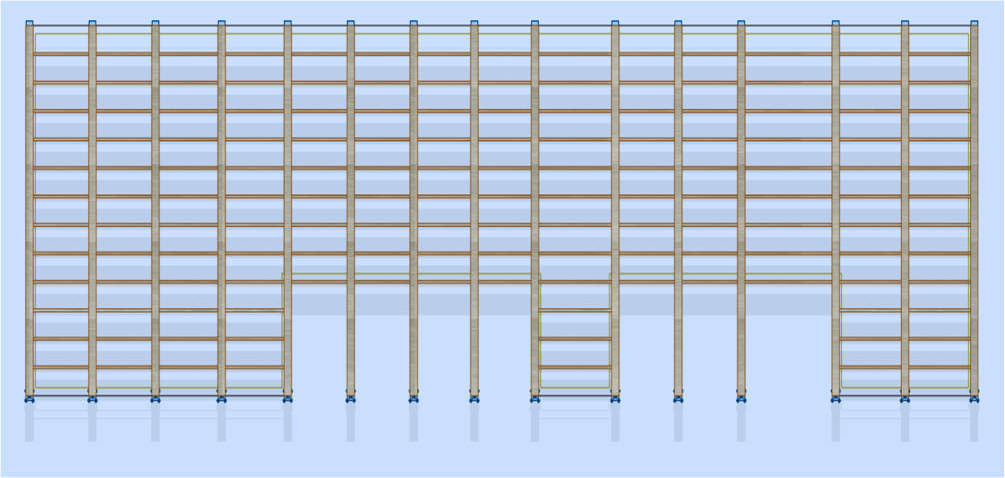

Les planchers R+3/R+4 ont été modélisés en filaire puis en 3D : poutres principales, solives secondaires et appuis. Chaque élément a été vérifié en résistance (flexion, cisaillement) et en déformation, la flèche étant souvent le critère dimensionnant pour un plancher bois.

Résultats de l’étude

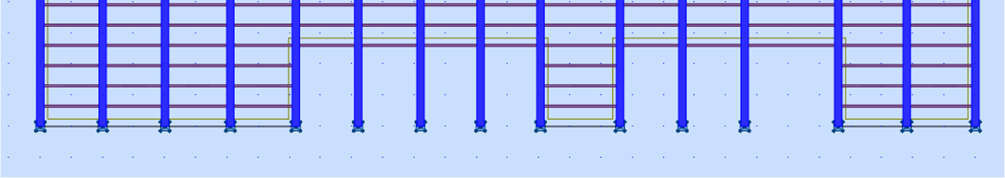

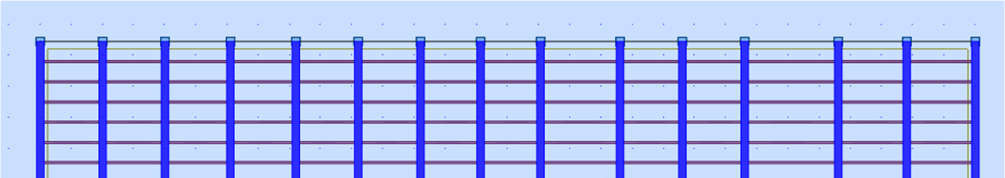

La note indique que les poutres principales de 240 × 520 mm et les solives secondaires de 63 × 225 mm sont vérifiées. Les sorties détaillées concluent à des profils corrects. Pour la poutre principale présentée, la flèche finale calculée est de 0,9 cm pour une limite de 5,6 cm ; pour la solive secondaire présentée, elle est de 0,2 cm pour une limite de 2,4 cm.

Ces résultats concernent les hypothèses et modèles de la note. Le document précise expressément que l’étude de dimensionnement ne constitue pas une étude d’exécution.
